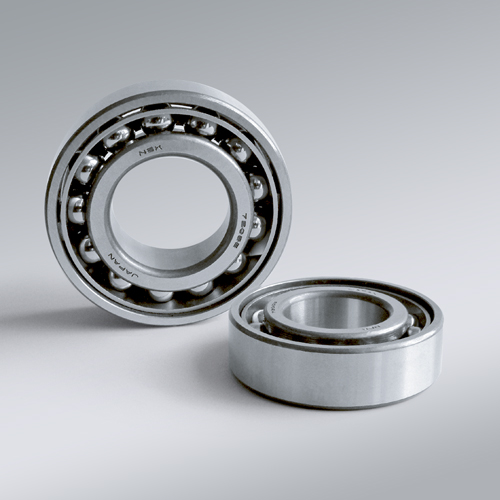

如今，OEM廠家的要求越來越高，NSK的各種角接觸球軸承所采用的設計，可滿足這些多樣化要求。角接觸球軸承有接觸角度，因此，可同時承受徑向載荷和單方向上的大的軸向載荷。另外，角接觸球軸承負載徑向載荷時，由于該載荷含有軸向成分，所以，一般都是將數個軸承組合起來使用，如2個、3個或4個等。NSK備有并提供全規格的角接觸球軸承。
特點
- 1. 接觸角 ― 備有接觸角為15度、25度、30度、40度的各種產品
- 2. 保持架 ― 備有聚酰胺制、鋼制、黃銅制的各種保持架
單列角接觸球軸承
這種軸承具有接觸角，所以適于承受一個方向的軸向負荷，或合成負荷。結構上，承受徑向負荷后產生軸向分離，所以，將2 個軸承對置使用，或二個以上成對雙聯使用。單列向角接觸球軸承，可以使用預壓方法提高剛性，因此，適用于高旋轉精度的機床主軸等。一般，接觸角30°（代號Ａ）及40°（代號Ｂ）的角接觸球軸承保持架，依照表1。但根據不同的條件也使用合成樹脂保持架或聚酰胺成型保持架。尺寸表記載的基本額定負荷，以表1 保持架區分為基準。
成對雙聯角接觸球軸承
成對雙聯軸承的結構、特征如表２所示
雙列角接觸球軸承
將單列角接觸球軸承背對背雙聯，內圈、外圈各自成為一體的結構?？梢猿惺芏€方向的軸向負荷，有力矩負荷能力?？梢宰鳛楣潭ǘ溯S承使用。使用沖壓保持架。Their cages are pressed steel.
４點接觸球軸承
內圈分成二個，以一個軸承可以承受二個方向的軸向負荷。接觸角為３５°軸向負荷能力大，適用于承受純軸向負荷，或軸向負荷大的合成負荷。使用銅合金車制保持架。
