精機產品?技術報告：NSK直線導軌的吸振性

一般的與滑動導向相比，滾動導向因為摩擦系數更小而衰減性較差。但是相反，摩擦系數隨速度變化小，保證了單體也具有十分的剛度和同等優異的性能特性，因此也可以適用于重切削機械。在此，關于直線導軌單體的衰減性，通過滑動導向的4點接觸和2點接觸的直線導軌進行了比較試驗，介紹如下。

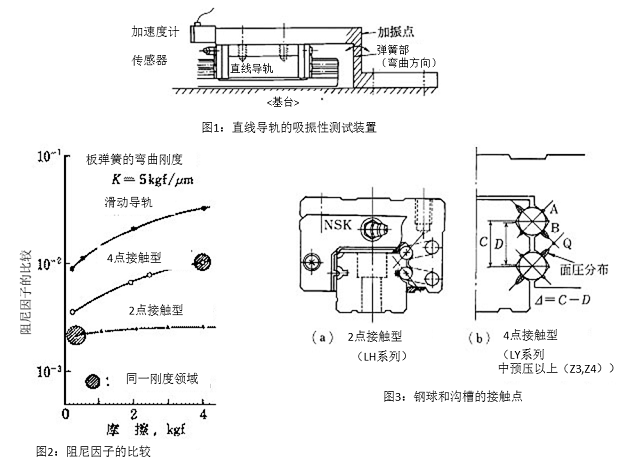

直線導軌自身在移動方向上不受約束力，安裝利用了鋼板彎曲力的曲柄彈簧進行加振（圖1）。衰減性的評價在求出阻尼因子的條件下進行。結果如圖2所示，在相同摩擦力情況下阻尼因子很大，衰減性評價如以下所示。

• 1） 滑動導軌＞ 4點接觸式＞2點接觸式
• 2） 具有統一剛度（59㎏f/μm）的區域（圖2部）進行比較，阻尼因子比為

那么關于導軌，在接觸部使用NSK聚乙烯（自潤滑樹脂）在無潤滑狀態下進行了實驗。所謂4點接觸、2點接觸表示的是鋼球和引導溝槽的接觸點（圖3）。NSK直線導軌是在導軌與滑塊單側設計2條具有微小偏移量Δ的哥特式溝槽。LY系列直線導軌為中預緊以上（Z3、Z4），虛4點接觸，如接觸點A讓其產生小接觸橢圓，不會產生不利的摩擦產生，由此提高吸振性。
以上為面向機床行業設計的LY系列直線導軌，雖然不及滑動導向，但憑借適當滑動的溝槽設計，與2點接觸的滑塊相比具有更高的衰減性。
同時，LY、LS系列采用一般不是4點接觸的設計，相比吸振性，更適合要求低摩擦力的用途。
