精機產品?產業報告:NSK直線導軌LA系列高剛度規格

特點

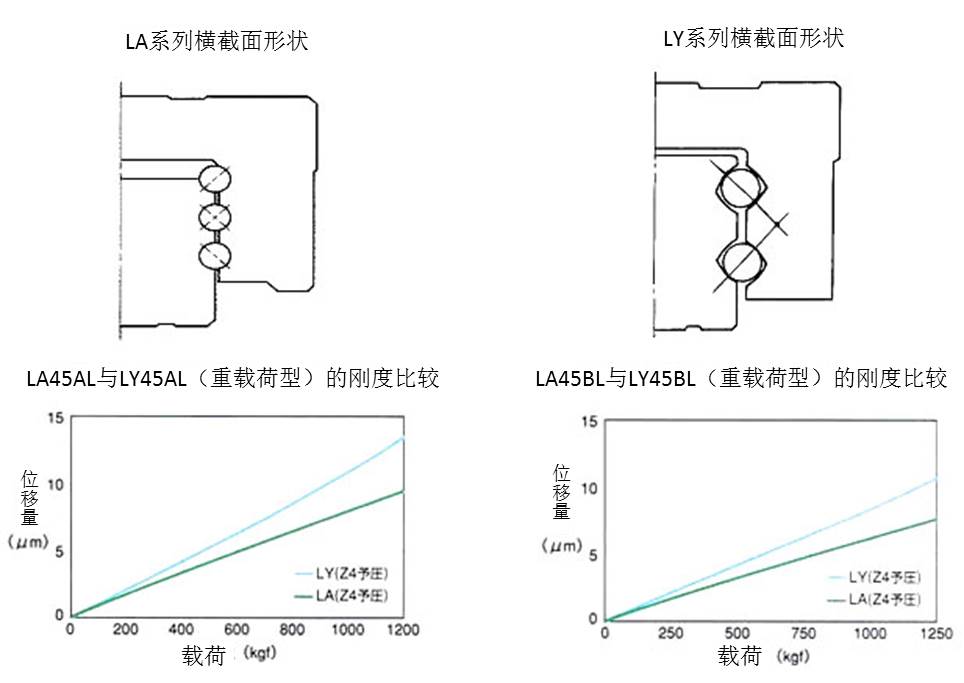

1. 高剛度?高負載容量

以單側3列、合計6列的滾珠溝槽配置，實現了高剛度、高負載能力。
上下溝槽為將R縮小的單圓弧溝槽，確保了高剛度?高負載能力，加上哥特式圓弧的中間溝槽，進一步提高了高剛度?高負載能力。

2. 適當的摩擦力

一般來說滾動軌道比滑動軌道的吸振性弱，對于重型加工物品在高速下進行精確定位的機械而言整定時間過長。
但是LA系列通過將4點接觸和2點接觸均勻地組合，以恰當的預緊確保剛度，實現了適當的摩擦力。

3. 四方向均等負載型

在機床中存在像加工中心那樣上下左右各方向都受到高負載的加工力的結構。
LA系列將接觸角設為45度，以4列可承受上下左右任意方向的負載，具有相等的剛度?負載能力，所以可稱為均衡性良好的設計。

4. 抗沖擊負載

因總是以4列承受來自上下左右任意方向的負載，設計為比其他直線導軌承受負載列數多、抗沖擊負載能力強的結構。

5. 精度高

由于中間的哥特式圓弧溝槽測定滾子易于固定，使溝槽的進度測定準確易行，從而能高精度地穩定加工。
