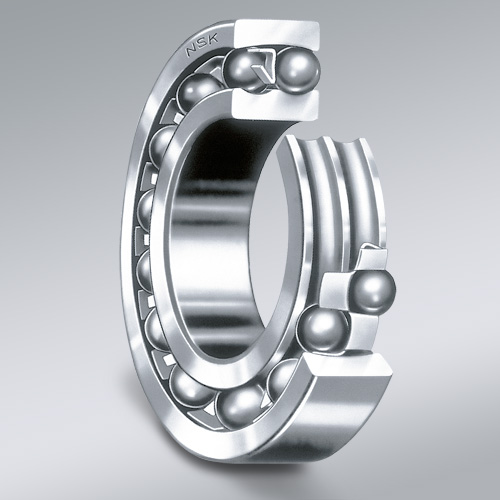

外圈的滾道為球面，其曲率中心與軸承中心一致。因此， 內圈、球、保持架可以在軸承中心周圍自由旋轉，具有調心性。適于軸和外殼對中心困難、軸易出現撓曲的傳動軸等用途。因?yàn)榻佑|角小 ，所以軸向負荷能力也小。一般使用沖壓保持架。
調心球軸承的允許調心角，在普通負荷情況下，大約為0.07～0.12弧度（4-7度）。根據軸承周圍的有關安裝尺寸，也有達不到這種調心角度的特殊情況，務請注意。
調心球軸承的允許調心角，在普通負荷情況下，大約為0.07～0.12弧度（4-7度）。根據軸承周圍的有關安裝尺寸，也有達不到這種調心角度的特殊情況，務請注意。
